Резисторы углеродистые незащищенные ультравысокочастотные (УНУ)

Резисторы УНУ с углеродистым проводящим слоем предназначены для работы в качестве безреактивных сопротивлений в высокочастотных цепях аппаратуры. Данные сопротивления используются в цепях формирования импульсов, в поглотителях и аттенюаторах измерительных устройств (в качестве безреактивных нагрузок). Резисторы неизолированные.

Резисторы УНУ подобны резисторам МОУ, но в отличие от них имеют углеродное покрытие.

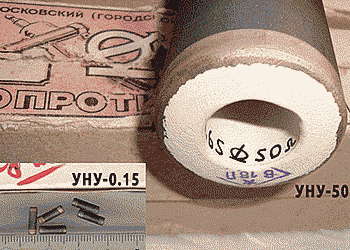

Внешний вид резисторов УНУ

Сопротивления УНУ-0.25, УНУ-0.5, УНУ-1 и УНУ-2 представляют собой керамический стержень, на поверхность которого нанесен слой углерода. Нарезка спирали не делается. Концы стержня покрыты слоем серебра. Для уменьшения диэлектрических потерь и распределенной емкости сопротивления защитного покрытия не имеют.
Сопротивления УНУ-5, УНУ-10, УНУ-25, УНУ-50 и УНУ-100 сделаны в виде керамических трубок. В остальном они аналогичны сопротивлениям УНУ с меньшей номинальной мощностью.

При наличии искусственного охлаждения средняя мощность, рассеиваемая трубчатыми сопротивлениями УНУ, может быть в 10 раз больше номинальной.

Разработаны в 1950-х ленинградским НИИ-34 (ГосНИИ резисторов и конденсаторов, позднее НИИ «Гириконд»); в 1957-58 годах внедрены в производство на заводе №29 (Первый московский завод радиодеталей), а также на заводе "Ресурс" (г.Богородицк, Тульская обл.).

Основные технические характеристики

Тип резистора	Диапазон номинальных сопротивлений, Ом	Размеры, мм			Масса не более, г
		D	L	d
УНУ-0.1	7.5 - 100 По ряду Е24	1.6	6.5	-	0.11
УНУ-0.15		3.0	9.5	-	0.2
УНУ-0.25		4.3	15	-	0.7
УНУ-0.5	50; 50.4; 62; 75	4.3	25	-	1.2
УНУ-1	50; 62; 75	6.2	29	-	2.5
УНУ-2	50; 75	8.2	46.5	-	7.0
УНУ-5	50; 75; 75 с отводами 14.3 и 8 Ом	15	75.5	9.5	20
УНУ-10	50; 56; 75; 75 с отводом 18 Ом	24	120	16.5	75
УНУ-25	50; 75; 75 с отводами 12.5 и 37.5 Ом	28	180	16.5	250
УНУ-50	50; 75; 75 с отводами 1.25 и 3.9 Ом	43.5	250	20	750
УНУ-100	50; 75; 75 с отводом 2.5 Ом	65	350	40	1700

Допуски:

• для УНУ-0.1 и УНУ-0.15: ±10 %;
• для УНУ-0.25-2 и УНУ-5-100: +2% -5 %

Температурный коэффициент сопротивления в интервале температур от -60 до +125°C:   -600·10^-6 1/°C

Предельные эксплуатационные данные

Вид резистора	Диапазон номинальных сопротивлений, Ом	Предельное рабочее импульсное напряжение (ампл.), В
УНУ-0.1, УНУ-0.15	7.5 - 150 50 - 100	70 100
УНУ-0.25	7.5 - 150 50 - 100	100 250
УНУ-0.5	50; 55.4; 62; 75	450
УНУ-1	50; 62; 75	500
УНУ-2	50; 75	750
УНУ-5	50; 75; 75 с отводами 14.3 и 8	750
УНУ-10	50; 56 75; 75 с отводом 18	3200 4000
УНУ-25	50 75; 75 с отводами 12.5 и 37.5	5000 6500
УНУ-50	50 75; 75 с отводами 1.25 и 3.9	7500 8700
УНУ-100	50 75; 75 с отводом 2.5	10500 12500

Температура окружающей среды:
- при номинальной электрической нагрузке   От -60 до +40 °C
- при снижении электрической нагрузки до 0.15 Рн   От -60 до +125 °C

Допустимая относительная влажность воздуха при температуре +40 °C:   До 98 %
Пониженное атмосферное давление   До 667 Па (5 мм рт. ст.)
Минимальная наработка   20 000 ч
Срок сохраняемости   15 лет
