Стандарты цветовой маркировки резисторов
Для маркировки резисторов, так же как и для многих других компонентов, применяется два типа маркировки - цветовая и кодовая.
Устаревшие советские стандарты по маркировке резисторов (например ГОСТ 11076-69) использовали цифро-буквенную маркировку, но от них постепенно отходят в пользу более современных (вроде ГОСТ 28883-90 или BS EN 60062:2005). В России с 2014-го года действует стандарт ГОСТ IEC 60062-2014, идентичный стандарту IEC 60062:2004. Однако нужно помнить, что единая структура условных обозначений резисторов за рубежом отсутствует, она может отличаться в зависимости от производителя.
Чтобы не запоминать все стандарты, можно воспользоваться программами вроде Rezistor (установки не требует), которые почти всегда помогают разобраться с номиналом, однако, ввиду существования разных стандартов, всё равно неплохо перепроверять полученные значения.
Одна из самых распространённых для выводных резисторов на данный момент это цветовая маркировка полосами, согласно стандарту IEC 60062:2004. В ней цвета кодируют значение цифр в определённой позиции сопротивления:
Для индикации температурных коэффициентов в соответствии с кодом, описанным выше, должен использоваться один из следующих методов:
Пример маркировки четырьмя полосами (величины сопротивления с двумя значащими цифрами):
Пример маркировки резистора цветовым кодом величин сопротивления с двумя значащими цифрами
Если на резисторе, промаркированном в данном стандарте пять полос, то за маркировку сопротивления отвечают первые три. Также маркировка может иметь шесть полос, в этом случае последняя полоса обозначает температурный коэффициент.
Чтобы не запоминать все стандарты, можно воспользоваться программами вроде Rezistor (установки не требует), которые почти всегда помогают разобраться с номиналом, однако, ввиду существования разных стандартов, всё равно неплохо перепроверять полученные значения.
Одна из самых распространённых для выводных резисторов на данный момент это цветовая маркировка полосами, согласно стандарту IEC 60062:2004. В ней цвета кодируют значение цифр в определённой позиции сопротивления:
| Цвет | Значащие цифры | Множитель | Допуск | Температурный коэффициент 10-6/K |
|---|---|---|---|---|
| Серебристый | - | 10-2 | ±10% | - |
| Золотистый | - | 10-1 | ±5% | - |
| Черный | 0 | 1 | - | ±250 |
| Коричневый | 1 | 10 | ±1% | ±100 |
| Красный | 2 | 102 | ±2% | ±50 |
| Оранжевый | 3 | 103 | ±0.05% | ±15 |
| Желтый | 4 | 104 | - | ±25 |
| Зеленый | 5 | 105 | ±0.5% | ±20 |
| Синий (иногда голубой) | 6 | 106 | ±0.25% | ±10 |
| Фиолетовый | 7 | 107 | ±0.1% | ±5 |
| Серый | 8 | 108 | - | ±1 |
| Белый | 9 | 109 | - | - |
| Цвет отсутствует | - | - | ±20% | - |
Для индикации температурных коэффициентов в соответствии с кодом, описанным выше, должен использоваться один из следующих методов:
- - цветовая полоса как шестая и более широкая полоса
- - прерывистая цветовая полоса
- - спираль

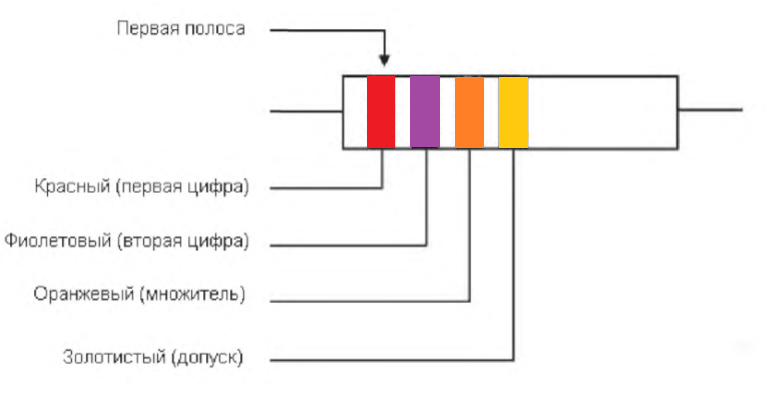

Пример маркировки четырьмя полосами (величины сопротивления с двумя значащими цифрами):
Пример маркировки резистора цветовым кодом величин сопротивления с двумя значащими цифрами
Если на резисторе, промаркированном в данном стандарте пять полос, то за маркировку сопротивления отвечают первые три. Также маркировка может иметь шесть полос, в этом случае последняя полоса обозначает температурный коэффициент.
Другие варианты маркировки

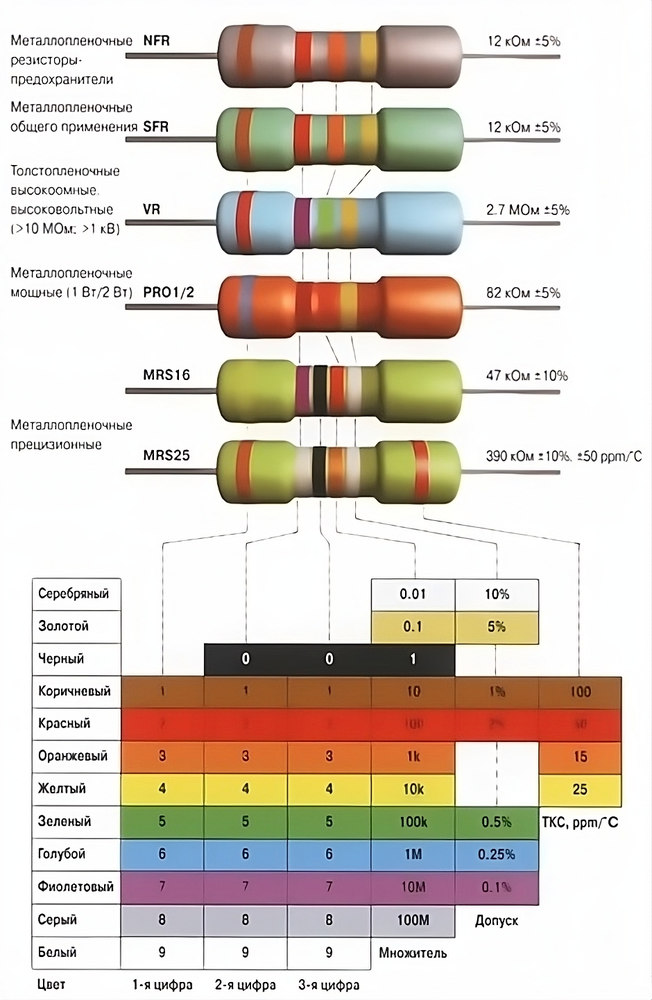

Ещё один вариант маркировки, иногда описываемый как «маркировка фирмы Philips»:
